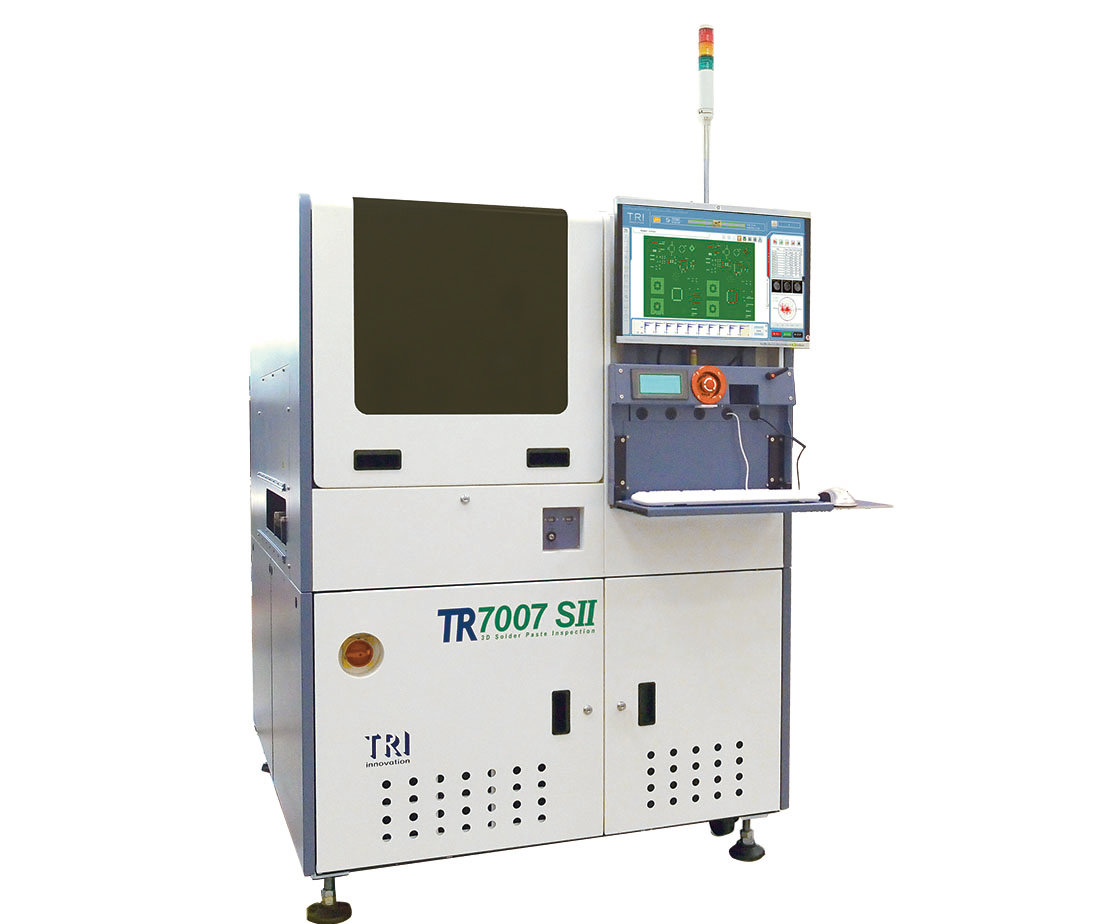

TR7007 SII


TR7007 SII

INTRODUCTION

최대 180 cm²/초에 달하는 검사 속도를 제공하는 TR7007 SII는 업계에서 가장 빠른 솔더 페이스트 검사 시스템입니다. 이 시스템은 대단히 정확하고 쉐도우가 없는 인라인 솔더 페이스트 검사 솔루션으로 해상도 15µm 또는 10µm에서 완전한 3D 검사 기능을 제공합니다. 정밀도가 높은 선형 모터 플랫폼에 기초하여 제작한 이 시스템의 특징적인 기능으로는 폐회로 기능, 개선된 2D 이미징, 자동 휨 보정 및 프린지 패턴 기술 등이 있습니다. 듀얼 레인 구성을 이용할 수 있어 공간을 더 차지하지 않고도 용량을 늘릴 수 있습니다.

• 최대 180cm²/초 @ 15µm에 달하는 세계에서 가장 빠른 검사 속도

• 광학 해상도 10µm 또는 15µm

• 선형 모터 X-Y 테이블로 진동 없는 정확한 검사

Optical System

Imaging Method	Dynamic Imaging
Camera	4 Mpix
Imaging Resolution	10 µm or 15 µm (factory setting)
Lighting	RGB LED
3D Technology	2-way Digital Fringe Pattern
Field of View	4 Mpix@ 10 µm: 20 x 20 mm 4 Mpix@ 15 µm: 30 x 30 mm

Inspection Performance

Imaging Speed	4 Mpix@ 10 µm: 80 cm²/sec 4 Mpix@ 15 µm: 180 cm²/sec
Height Resolution	0.4 µm
Max. Solder Height	@ 10 µm: 600 µm @ 15 µm: 550 µm

Motion Table & Control

X-Axis Control	Linear Motor and linear scale with DSP-based controller
Y-Axis Control	Ballscrew + AC-servo controller
Z-Axis Control	Ballscrew + AC-servo controller
X-Y Axis Resolution	0.5 µm
Z-Axis Resolution	1 µm

Board Handling

Max PCB Size	TR7007 SII: 510 x 460 mm TR7007LL SII: 850 x 610 mm
PCB Thickness	0.6-5 mm
Max PCB Weight	TR7007 SII: 3 kg TR7007LL SII: 5 kg
Top Clearance	40 mm
Bottom Clearance	40 mm
Edge Clearance	3 mm
Conveyor Height	880 – 920 mm * SMEMA Compatible

Inspection Functions

Defects	Insufficient Paste Excessive Paste Shape Deformity Missing Paste & Bridging
Measurement	Height Area Volume Offset

Dimensions

WxDxH	TR7007 SII: 1220 x 1663 x 1620 TR7007LL SII: 1600 x 1813 x 1637 mm Note: not including signal tower, signal tower height 520 mm
Weight	TR7007 SII: 920 kg TR7007LL SII: 1117 kg
