ICT(In-Circuit Tester, 회로판 테스트 장비)

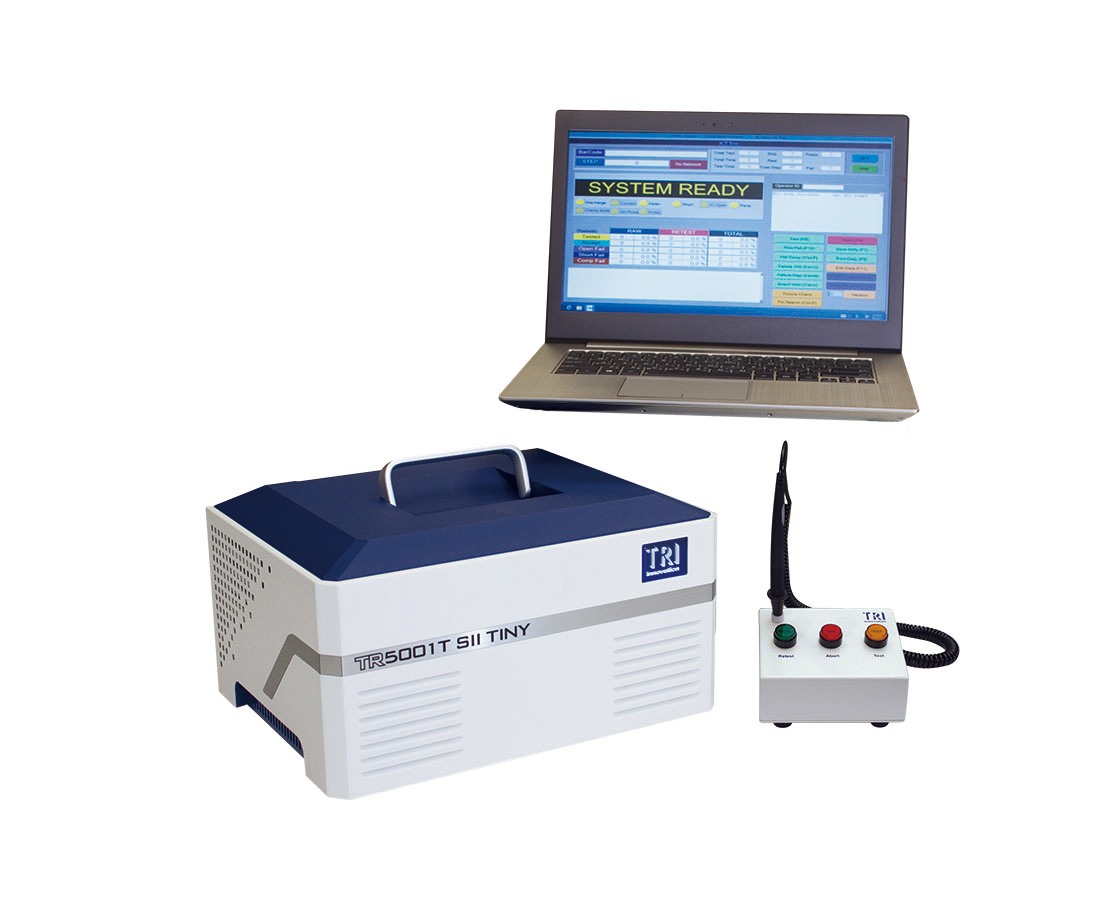

TR5001T SII TINY


TR5001T SII TINY

INTRODUCTION

• TR5001T SII TINY는 TRI Tiny ICT의 새로운 세대로 출시된 제품입니다. TR5001T SII TINY는 제공하는 테스트 지점이 최대 640개에 달하며 바운더리 스캔 모드로 검사 범위를 한층 넓혀 업계 최소형, 최저가 솔루션에서 동급 최강의 ICT 기능을 선사합니다. 이 신세대 데스크톱 ICT는 제공하고, 오디오 분석기와 데이터 획득 모듈 및 여러 개의 프로그램 가능한 전원 공급 장치가 있어 각종 장치와 막대형 LED를 테스트하는 데 적합합니다.

•  완전한 기능을 갖춘 소형, 경량 ICT 솔루션
•  노트북이나 PC에 장치를 연결할 수 있는 USB 인터페이스
•  2개의 독립적인 TAP와 16채널 DIO로 바운더리 스캔 솔루션
•  프로그램 가능한 DUT 전원 공급 장치로 고급 아날로그 및 디지털 테스트 제공

Tester Specifications

Analog/hybrid test points	640 analog test points
Operating System	Microsoft^® Windows 10
Fixture Type	Manual or press type fixture

Standard Testing Components

Analog Test Hardware

• 6-wire measurement switching matrix
• Measures voltage, current and frequency
• Component R/L/C/D measurement
• 60 V high voltage current source for LED strip testing

Optional Components

Analog Hardware	• TestJet vectorless open circuit detection • Sine Wave Generator
Digital Testing	• Boundary Scan • Data Acquisition and Audio analyzer modules • Enhanced Digital Test Module
Yield Management System	YMS 4.0

Dimensions

WxDxH	335 x 260 x 185 mm Note: not including PC or accessories
Weight	8 - 11 kg Note: not including PC or accessories
