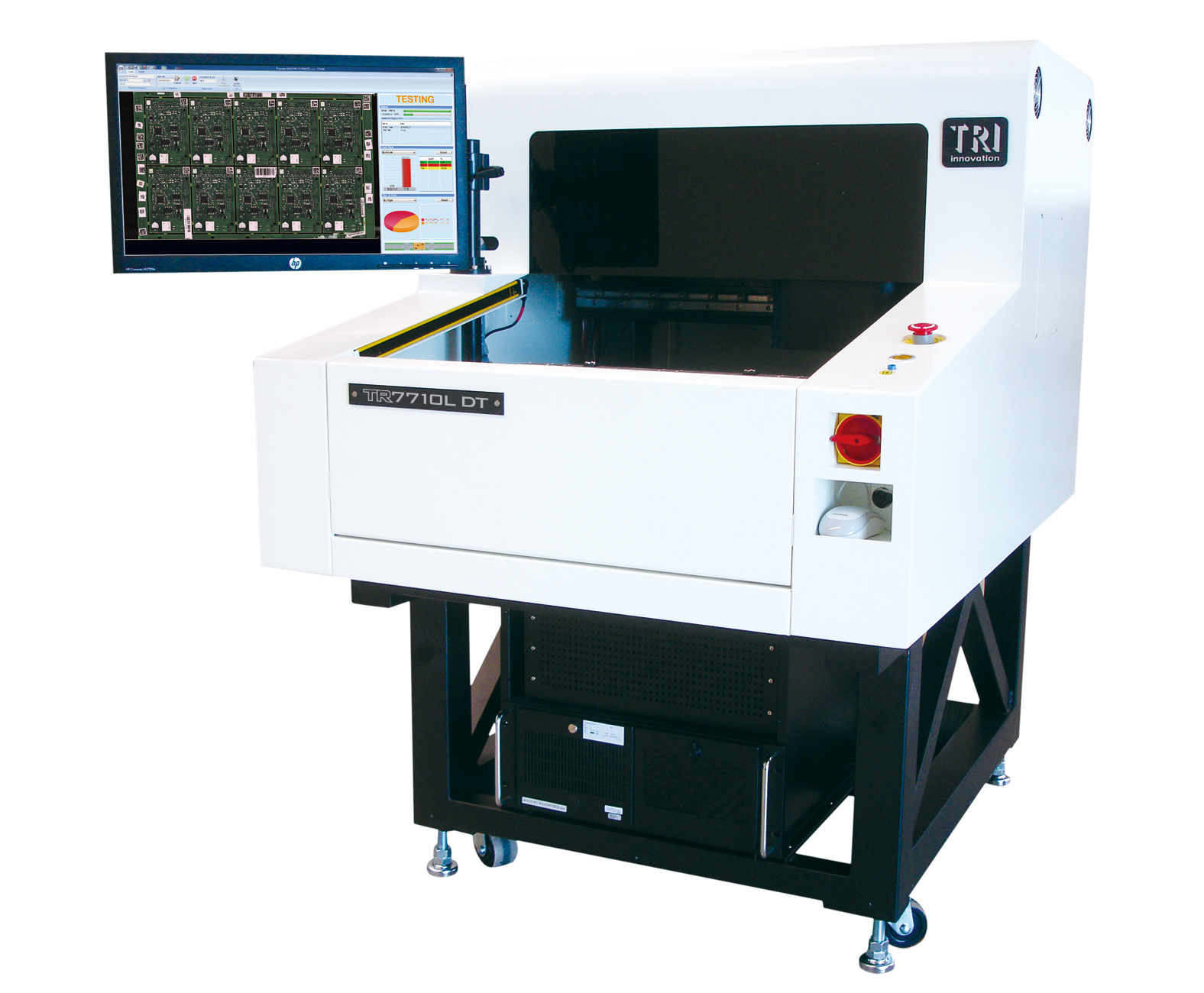

TR7710 DT

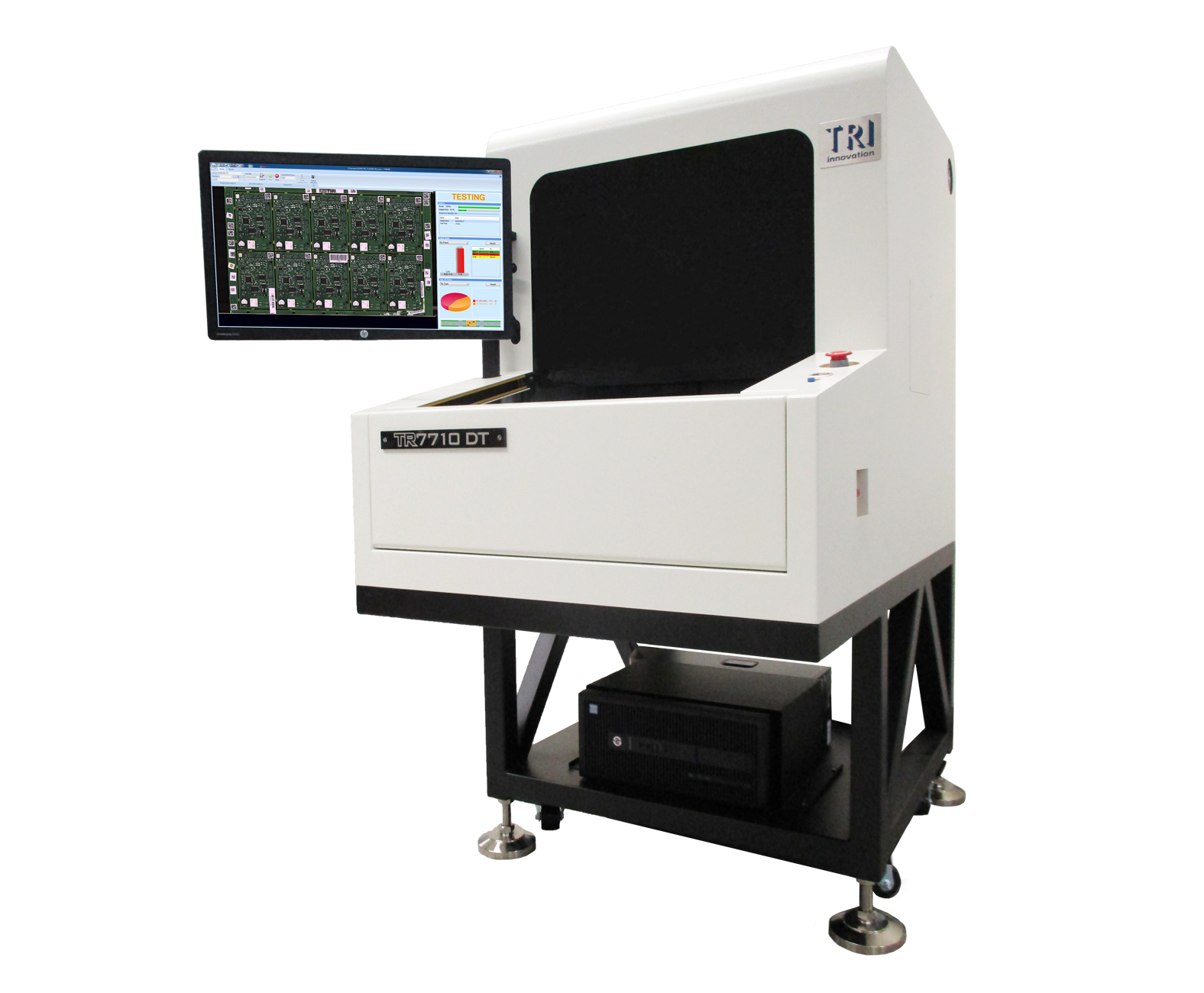

TR7710 DT

INTRODUCTION

TR7710 DT는 정밀 고해상도 카메라 시스템과 TRI의 독점의 다중 층 조명으로 상세한 PCB 패널의 이미지를 캡쳐하는 경제적이고, 유연한 Stop-and-Go 데스크탑 AOI 솔루션이다. 새로운 광학 솔루션은 높은 클리어런스 선택으로 높은 부품에도 DOF 범위를 증가시킨다. TRI의 첨단 검사 소프트웨어는 뛰어난 문제 탐지와 NPI 최적화 된 프로그래밍 인터페이스를 제공합니다. 쉬운 스마트 CAD 기반 프로그래밍과 함께 TR7710 DT는 예산에 맞게 설계된 비용 효율적인, 사용자 정의 AOI 솔루션입니다.

• 경제적이고 유연한 데스크톱 AOI 솔루션
• 6.5 Mpix 고속 컬러 카메라
• NPI에 최적화 된 쉬운 프로그래밍 인터페이스 마법사
• 큰 DOF의 Stop-and-Go 검사
• 10 μm 또는 12.5 μm 광학 해상도

Optical System

Imaging Method
Camera
Imaging Resolution
Lighting
3D Technology
Field of View

Inspection Performance

Imaging Speed
Height Resolution
Max. Solder Height

Motion Table & Control

X-Axis Control
Y-Axis Control
Z-Axis Control
X-Y Axis Resolution
Z-Axis Resolution

Board Handling

Max PCB Size
PCB Thickness
Max PCB Weight
Top Clearance
Bottom Clearance
Edge Clearance
Conveyor Height

Inspection Functions

Defects
Measurement

Dimensions

WxDxH
Weight

Optical System

Imaging Method	Stop-and-Go Imaging
Top Camera	6.5 Mpix
Angle Camera	N/A
Imaging Resolution	10 µm, 12.5 µm (factory setting)
Lighting	Multi-phase RGB+W LED
3D Technology	N/A
Max. 3D Range	N/A

Inspection Performance

Imaging Speed

6.5 Mpix@ 10 µm: 22 cm²/sec
6.5 Mpix@ 12.5 µm: 35 cm²/sec

Motion Table & Control

X-Axis Control	Ballscrew + AC-servo controller
Y-Axis Control	Ballscrew + AC-servo controller
Z-Axis Control	N/A
X-Y Axis Resolution	1 µm

Board Handling

Max PCB Size	TR7710 DT: 330 x 250 mm TR7710L DT: 510 x 460 mm
PCB Thickness	3 mm
Max PCB Weight	3 kg
Top Clearance	25 mm
Bottom Clearance	100 mm
Edge Clearance	3 mm
Conveyor	Manual

Inspection Functions

Component	Missing Tombstoning Billboarding Polarity Rotation Shift Wrong Marking (OCV) Defective Upside Down Extra Component Foreign Material
Solder	Excess Solder Insufficient Solder Bridging Through-hole Pins Lifted Lead Golden Finger Scratch/Contamination

Dimensions

WxDxH	TR7710 DT: 800 x 1100 x 1480 mm TR7710L DT: 970 x 1295 x 1465 mm
Weight	TR7710 DT: 340 kg TR7710L DT: 380 kg
