3Dはんだペースト検査装置（SPI）

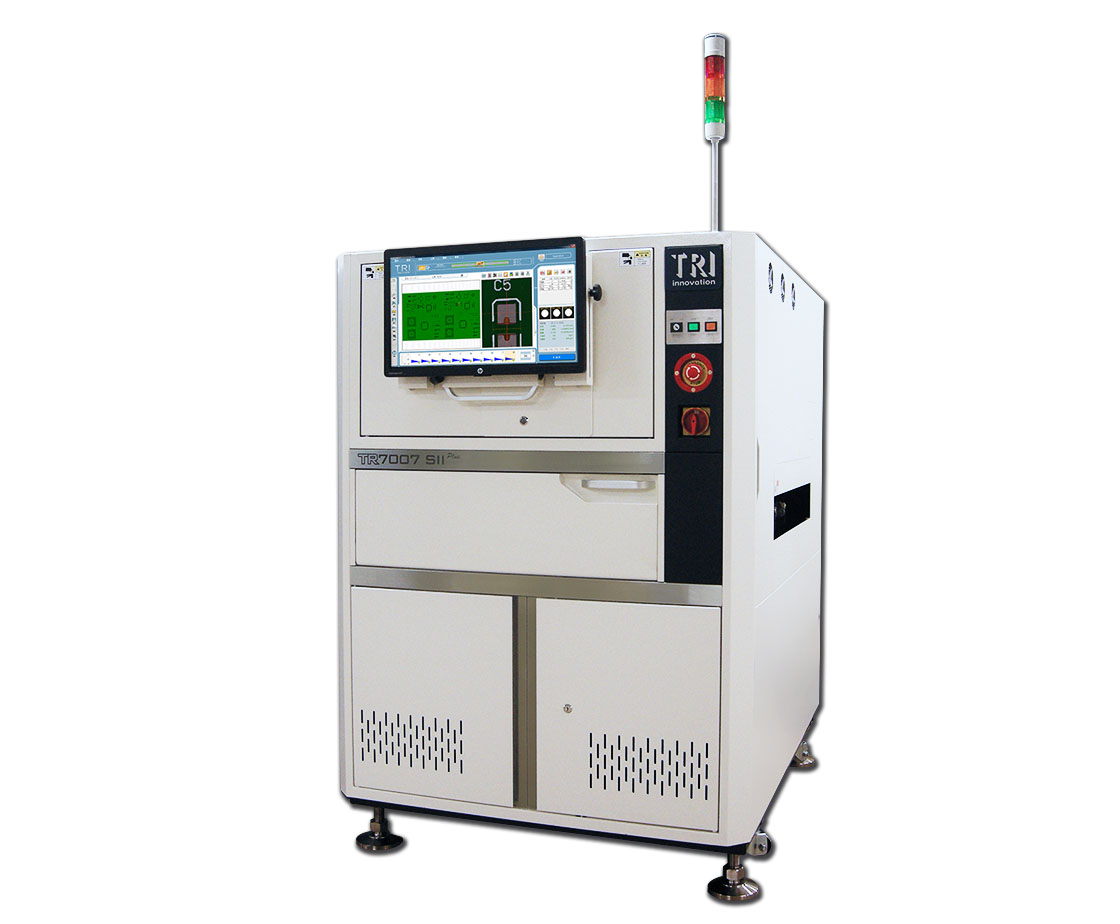

TR7007 SII Plus


TR7007 SII Plus

INTRODUCTION

業界をリードする最大200c㎡／秒の検査速度を誇るTR7007 SII Plusは、どのような生産ラインにも対応できる最適なSPI装置です。このインライン検査装置は、10μmまたは15μmの分解能力を持ちフル3D検査を実施、高精度で高信頼性のリニアモーター駆動で高い検査精度を保ちます。装置の大きな特徴に、クローズドループ機能、強化された2D画像処理機能、自動反り補償機能およびフリンジパターン技術があります。また、TRIの直観的なユーザーインターフェース技術により、プログラミングは至ってシンプルです。お客様へ最大限の価値を提供いたします。

・業界最速、最大200c㎡／秒（15μm）の検査速度

・シャドーフリーフリンジパターンライティング技術

・10μm、15μmの高分解能

・高精度リニアモーターX-Yテーブル

・生産品質のトレースとチェックを行える高度なSPC機能

Optical System

Imaging Method	Dynamic Imaging
Camera	4 Mpix
Imaging Resolution	10 µm or 15 µm (factory setting)
Lighting	RGB LED
3D Technology	2-way Fringe Pattern
Field of View	4 Mpix@ 10 µm: 20 x 20 mm 4 Mpix@ 15 µm: 30 x 30 mm

Inspection Performance

Imaging Speed	4 Mpix@ 10 µm: 90 cm²/sec 4 Mpix@ 15 µm: 200 cm²/sec
Height Resolution	0.4 µm
Max. Solder Height	@ 10 µm: 420 µm @ 15 µm: 385 µm

Motion Table & Control

X-Axis Control	Linear Motor and linear scale with DSP-based controller
Y-Axis Control	Ballscrew + AC-servo controller
Z-Axis Control	Ballscrew + AC-servo controller
X-Y Axis Resolution	0.5 µm
Z-Axis Resolution	1 µm

Board Handling

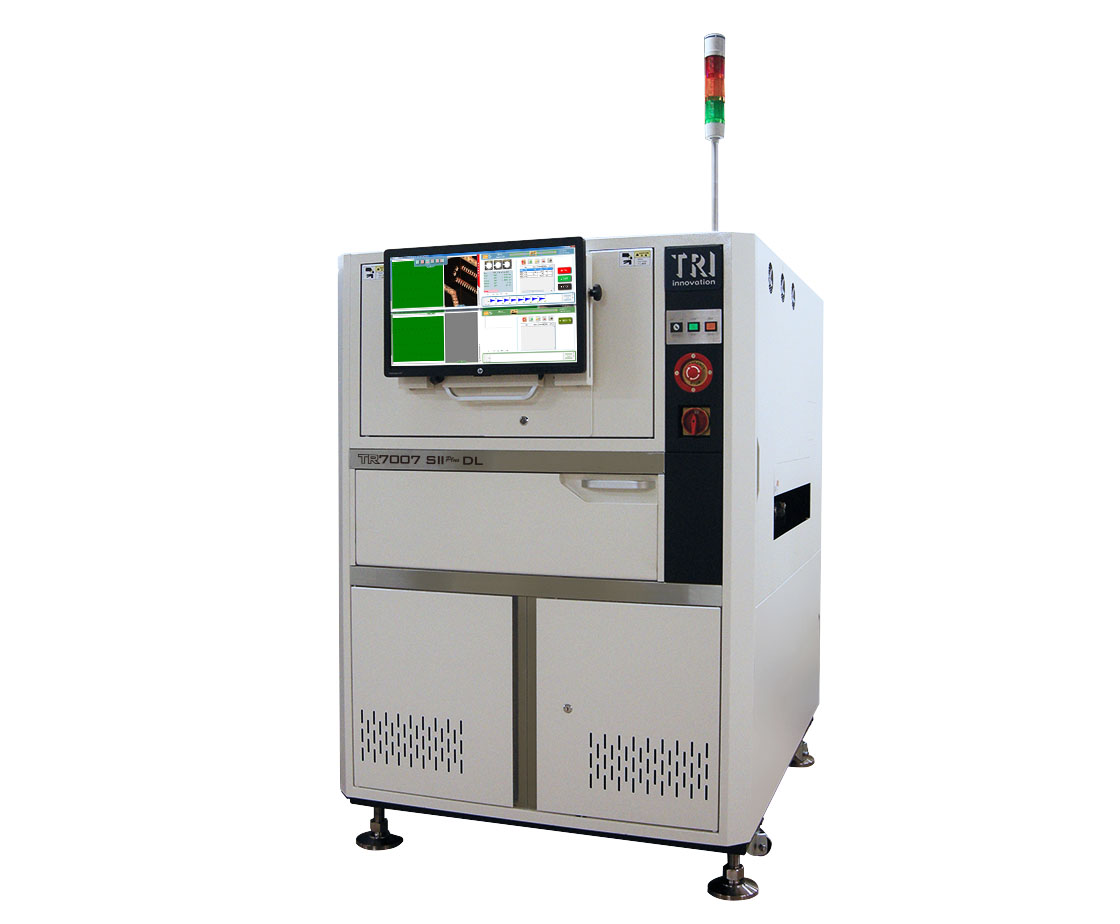

Max PCB Size	TR7007 SII Plus: 510 x 460 mm TR7007L SII Plus: 660 x 610 mm TR7007 SII Plus DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane
PCB Thickness	0.6-5 mm
Max PCB Weight	3 kg
Top Clearance	25 mm
Bottom Clearance	40 mm
Edge Clearance	3 mm
Conveyor Height	880 – 920 mm * SMEMA Compatible

Inspection Functions

Defects	Insufficient Paste Excessive Paste Shape Deformity Missing Paste & Bridging
Measurement	Height Area Volume Offset

Dimensions

WxDxH	TR7007 SII Plus: 1100 x 1570 x 1550 TR7007L SII Plus: 1300 x 1610 x 1560 mm TR7007 SII Plus DL: 1100 x 1770 x 1560 mm Note: not including signal tower, signal tower height 520 mm
Weight	TR7007 SII Plus: 950 kg TR7007L SII Plus: 1250 kg TR7007 SII Plus DL: 1100 kg
