装置ラインアップ

インサキットテスター

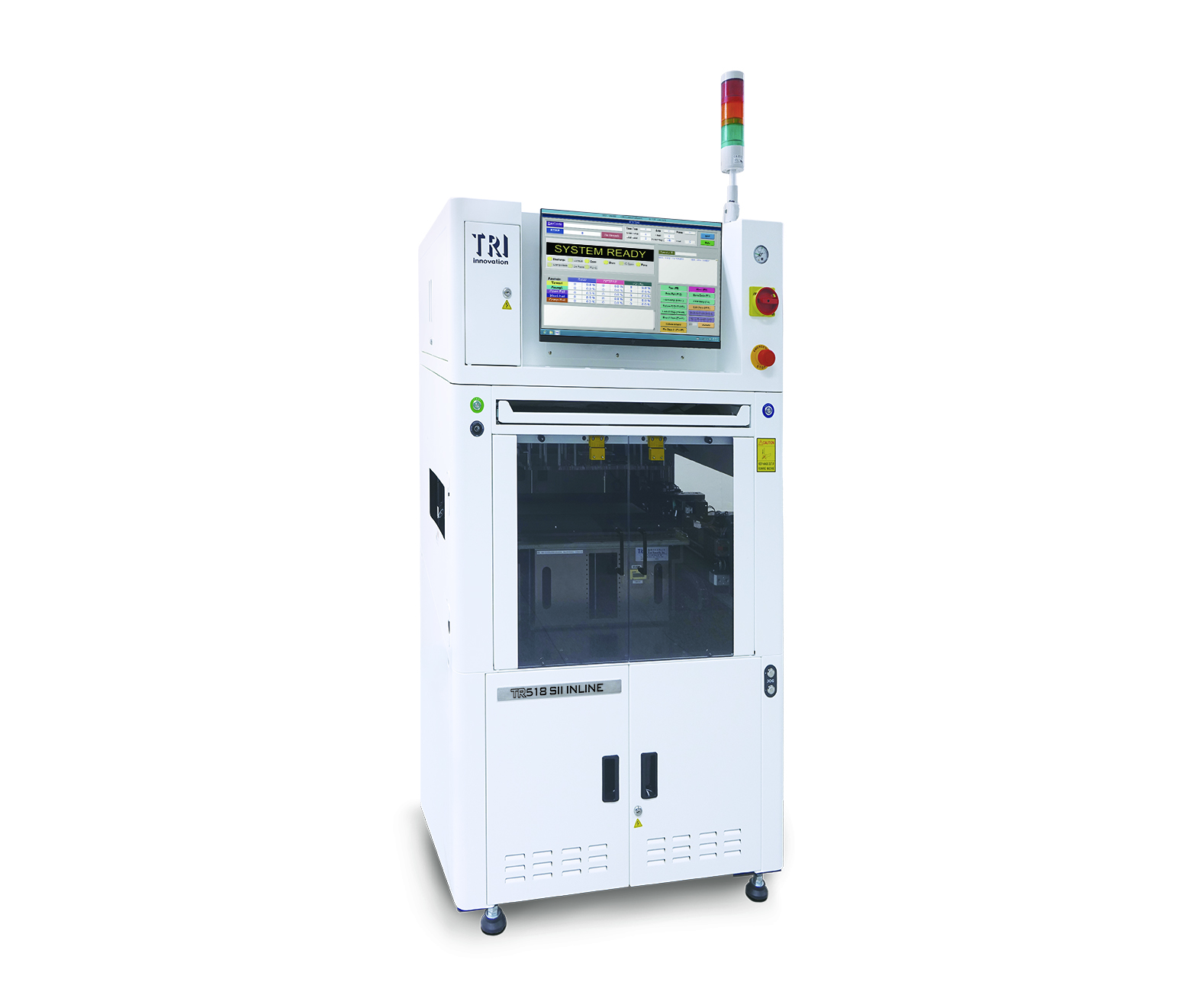

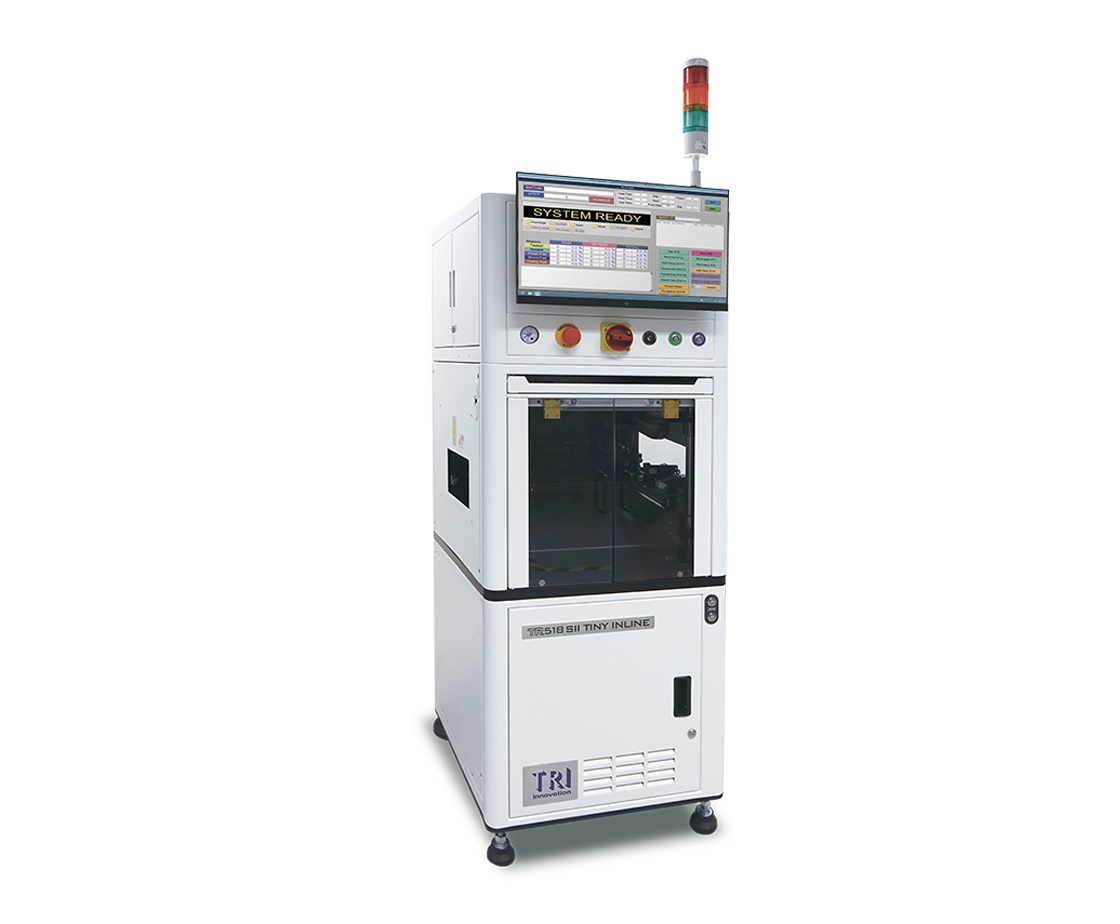

TR518 SII INLINE


TR518 SII INLINE

INTRODUCTION

中型基板のMDAテスト用に開発設計された、最大1024のテストポイントを持つ費用対効果、柔軟性の高い自動テストシステムです。SMEMA規格と完全互換、設置面積も最小限に抑えました。

• Full機能、インラインテストプラットフォーム
• 自社設計
• SMEMA規格に準拠、最小限の接地面積
• 圧縮空気未使用、Full電気設計
• 最大1024アナログテストポイント

Tester Specifications

Analog Test Points	1024 analog test points
Operating System	Microsoft^® Windows compatible PC with USB, Windows 10
Fixture Type	Inline/Manual Insertion

Analog Testing

Analog Test Hardware

6-wire measurement switching matrix
Programmable AC/DC/DC High voltage and current sources
Component R/L/C measurement

Optional Components

Analog Hardware	TestJet vectorless open circuit detection Programmable High Voltage DC Source up to 100V / 100 mA
Yield Management System	YMS 4.0

Board Handling

Min. PCB Size	70 x 70 mm
Max. PCB Size	330 x 250 mm
PCB Thickness	0.6 ~ 5 mm

Dimensions

WxDxH	600 x 900 x 1595 mm Note: not including signal tower, height: 515 mm
Weight	340 kg
